Using Digital Degree Wheel 4

Digital Degree Wheel 4 Suggerimenti e trucchi

Come usare il goniometro digitale DDW4

Lo strumento è alimentato con la batteria interna da 9V ( non ricaricabile ) oppure tramite l’alimentatore fornito in dotazione. Tramite il cavo USB è possibile utilizzare per alimentare il DDW4 anche un pacco batteria USB.

Accensione dello strumento: premere il pulsante ON

Spegnimento dello strumento: si spegne automaticamente dopo 8 minuti di inutilizzo se alimentato tramite la batteria interna, oppure dopo 15 minuti se alimentato mediante l’alimentatore fornito in dotazione. Per conservare energia, è possibile spegnere lo strumento tenendo premuto il pulsante ON per 3 secondi.

Reset della misura: premere il pulsante RESET per azzerare la misura oppure utilizzare il pedale fornito come accessorio.

Modalità fasatura albero a camme: la modalità fasatura albero a camme (o modalità motori a 4 tempi) è utilizzata per la misura dell’apertura e chiusura delle valvole nei motori a 4 tempi. Premendo per 5 secondi il pulsante RESET, sul display apparirà il simbolo <–> che indica che la modalità è attiva. In questa modalità, la misura dell’angolo giro verrà divisa in 0°-90°-0°-90°-0°.

Mediante il pulsante RESET, è possibile passare dalla modalità NORMALE alla modalità ALBERO A CAMME e viceversa, semplicemente tenendo premuto il pulsante per 5 secondi.

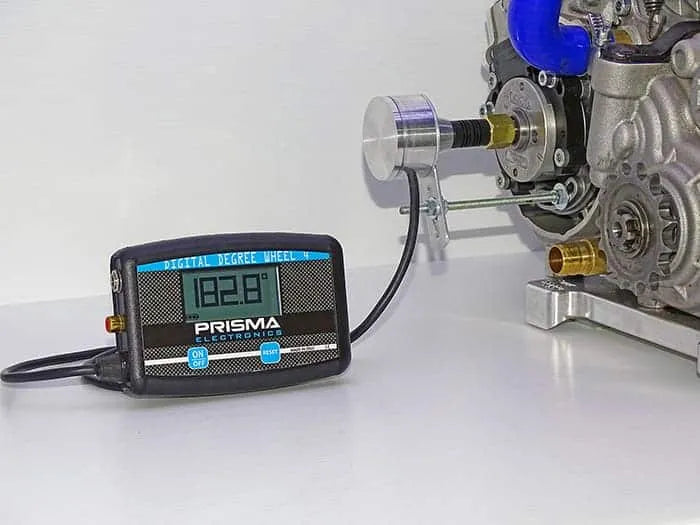

Montaggio dello strumento sul motore: il modo più semplice e veloce per montare lo strumento sul motore, ad esempio su un motore per kart, è mostrato in figura.

In questo modo anche muovendo il motore, il goniometro rimane allineato al motore e la misura risulta essere sempre precisa.

Il Kit include:

• 03 adattatori per motore con albero motore da 10×1 mm, 12x1mm, 12×1,25mm;
• Alimentatore
• Cavo adattatore USB
• Valigetta porta strumento
• Supporto per il fissaggio al motore

Accessori:

Pulsante per il reset della misura a pedale.
